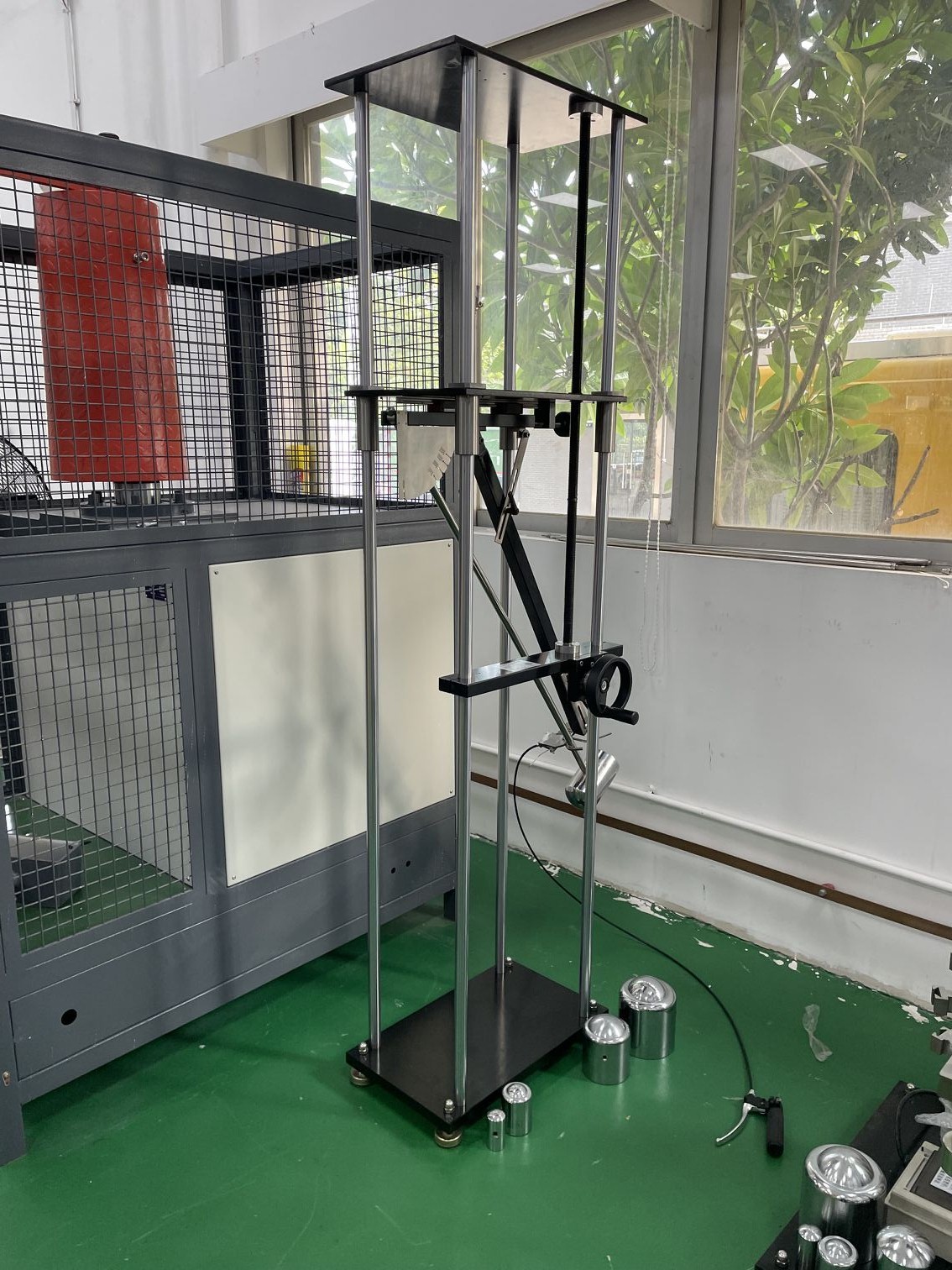

擺錘沖擊試驗裝置
首頁>產品展示>力學沖擊強度檢測類系列>擺錘沖擊試驗裝置
產品說明
內容來源于《JB/T10216-2013電控配電用電纜橋架》第5.3篇撞擊試驗
.3撞擊試驗裝置
5.3.1試品要求
試驗在長度為250mm±5mm、數量為三件的電纜托盤或電纜梯架試驗樣品上進行。
5.3.2試品布置
試品布置如圖5所示。
主要技術參數：
一、產品概述：
本裝置符合《JB/T10216-2013電控配電用電纜橋架》、GB/T2423.55-2006、、IEC60068-2-75等標準對試驗設備的要求，適用于電纜橋架，電器設備外殼對外界的機械碰撞強度等級試驗。該裝置采用框架結構緊湊耐用，安裝支架上下可調，沖擊角度0-90°可調，操作方便。
二、技術參數：
1、擺桿角度：0-90°可調，刻度顯示；
2、擺桿長度：1000㎜；
3、配置錘頭：10J錘頭一個。
4、沖擊試驗高度：200-600mm,可調
5、沖擊能量，等效質量及跌落高度對照表：
能量/J
10
等效質量/kg（±2%）
5
跌落高度 （±1%/mm）
200
6、錘頭標準及參考尺寸（根據等效質量要求長度有所變化）：
能量/J
10±5%
等效質量±2%kg
5
材料
R/mm
50
D/mm
80
f/mm
20
r/mm
-
l/mm
根據等效質量調整確定，見附錄A
5.3.3試驗條件
金屬制橋架可在常溫下試驗。玻璃鋼和復合材料或其他非金屬材料制成的橋架，試驗之前應進行連續168 h、60"C±2°C的老化試驗，然后將試品放入低溫冰箱，箱內的溫度應保持-20C±2C，2h后，將試品依次取出，在10s±1s的時間內完成試驗。
5.3.4試驗方法
三個試品分別做底部及兩個側邊的撞擊試驗，撞擊的位置分別為底部及兩側邊的中部。
試品的安裝要求應符合GB/T 2423.55-2006的規定。
嚴酷等級按GB/T 2423.55- 2006 的規定，按10J的撞擊能量值來考核。撞擊次數為各一次。
5.3.5試驗結果
經撞擊試驗后試品應不會出現影響安全使用的變形和裂紋。
2-50J高能量擺錘沖擊...
GB/T20234.1充電接口...
GB2099.1開關面板擺錘...
高配版擺錘沖擊試驗裝...
5kg耐角狀物沖擊試驗...
JP柜機械碰撞試驗臺...
2-50J擺錘沖擊試驗裝...
