一、 產品概述

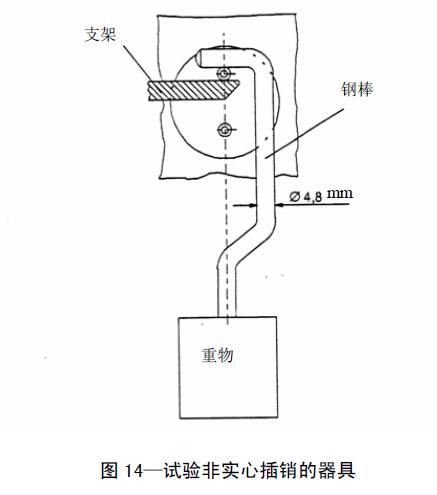

 本裝置符合GB/T2099.1-2021圖14及第14.2條款、IEC60884-1-2002圖14、VDE0620等標準要求，用于檢驗非實心插銷的機械強度。

二、技術參數

1、鋼棒：Φ4.8mm；

2、負荷重量：100N；

3、手動旋轉手輪使插銷承重受壓

三、 試驗方法

用負載100N的Φ4.8mm鋼棒垂直于插銷軸線壓在非實心插銷上1min，受壓點變形不得大于0.15mm，插銷其它尺寸變化不大于0.6mm，以此判斷非實心插銷是否有足夠的硬度。
